Профессиональный ремонт холодильников Midea (Мидея): типичные неисправности, диагностика и руководство по устранению
Холодильники китайского промышленного концерна Midea (двухкамерные модели серий MDRB, MDRT, HD, а также распашные Side-by-Side и многодверные French Door линеек MDRS, MDRF, MRC) завоевали огромную долю российского рынка. Они ценятся за привлекательное соотношение цены и функционала, современный дизайн, тихое инверторное охлаждение и продуманные зоны сохранения свежести.
Техника Midea базируется на проверенных узлах собственной сборки и компрессорах GMCC. Тем не менее, из-за интенсивной эксплуатации, специфики шлейфов дисплеев, капризной силовой электроники и естественного старения элементов No Frost холодильники этой марки имеют устойчивый перечень эксплуатационных поломок.
Ниже представлен детальный практический гид по дефектовке, типовым поломкам и профессиональному ремонту холодильников Midea на дому.
1. Отказ системы Full No Frost: почему верхняя камера не охлаждает
Самое частое обращение по двухкамерным и многодверным моделям Midea: морозилка работает штатно (-18...-24 °C), а в холодильном отделении температура поднимается до комнатной (+12...+18 °C). На табло часто начинает мигать индикатор ошибки или раздается звуковой сигнал.
Физика процесса и причины
В большинстве моделей Midea используется один испаритель в морозилке, а холод наверх подается вентилятором по воздушным шахтам. Если система автоматической оттайки выходит из строя, радиатор испарителя за 3–5 дней зарастает толстым монолитным слоем инея, который наглухо перекрывает воздуховоды.
Пошаговая дефектовка цепи дефроста Midea:
- Трубчатый ТЭН испарителя (Defrost Heater):
- Замер сопротивления мультиметром на колодке испарителя.
- Норма: от 220 до 340 Ом (в зависимости от габаритов шкафа). Бесконечность на тестере указывает на перегорание нихромовой спирали.
- Термоплавкий предохранитель (Thermal Fuse):
- Защитный элемент на 72–77 °C в герметичной термоусадочной гильзе.
- Норма: 0 Ом (короткое замыкание). При перегреве цепь размыкается навсегда. Меняется на оригинальный герметичный предохранитель.
- Датчик температуры испарителя (Defrost Sensor NTC):
- В Midea базовый номинал датчиков NTC составляет ~10 кОм при +25 °C.
- При разгерметизации капсулы кристалл начинает искажать сопротивление: плата преждевременно отключает ТЭН, и радиатор не успевает оттаять до конца.
- Вентилятор обдува испарителя (DC 12V Fan Motor):
- В Midea используются бесколлекторные моторы постоянного тока. При обрастании снегом крыльчатка начинает задевать лед с сильным скрежетом. При заклинивании лопастей срабатывает защита по току на плате, либо сгорает встроенный драйвер электромотора.
2. Поломка электромеханической воздушной заслонки (Damper)
В двухкамерных холодильниках Midea дозирование холодного воздуха в холодильную камеру регулируется моторизованной заслонкой.
Симптомы неисправности:
- Заслонка заклинила в закрытом положении: в холодильном отсеке жарко, компрессор при этом работает штатно.
- Заслонка зависла в открытом положении: холод непрерывно поступает на полки, температура в отделении падает ниже 0 °C, продукты и овощи перемерзают.
- Треск за задней панелью: износ пластиковых шестерен редуктора шагового двигателя при попытках открыть или закрыть шторку.
- Ремонт: ревизия уплотнителя, проверка целостности шлейфа и замена редуктора заслонки в сборе.
3. Деградация датчиков температуры NTC (замеры и номиналы)
В холодильниках Midea применяется несколько датчиков температуры: сенсор холодильного отделения, датчик морозилки, сенсор зоны свежести и датчик испарителя.
Номинальные параметры сопротивления сенсоров Midea:
- При комнатной температуре +25 °C — норма строго ~9.8–10.2 кОм.
- При +5 °C (температура в холодильной камере) — около 24.5–26.5 кОм.
- При 0 °C — около 32.0–33.5 кОм.
- При -18 °C (морозильная камера) — около 85.0–92.0 кОм.
Если при комнатной температуре замер мультиметром показывает 3 кОм или 40 кОм, датчик подлежит безоговорочной замене на оригинальный сенсор или калиброванный ремкомплект с герметичной пайкой.
4. Обрыв дверного шлейфа (в моделях с дисплеем на двери)
В линейках Midea MDRB и Side-by-Side MDRS с сенсорным экраном на фасаде частой проблемой на 3–5 году работы становится перетирание проводки в петле.
Симптомы:
- Сенсорные кнопки не реагируют на нажатия, экран гаснет или мигает при открытии/закрытии двери.
- Самопроизвольно срабатывает звуковой сигнал (пищит зуммер), сбиваются температурные настройки.
- На дисплее отображается ошибка связи между платой дисплея и материнским модулем.
- Ремонт: разборка защитного короба петли, удаление поврежденного участка и впайка мягких термостойких проводов с силиконовой изоляцией (типа МГТФ) с обязательной термоусадкой каждого стыка.
5. Электронные модули управления: Main PCB и инверторная плата
Электроника Midea чувствительна к импульсным всплескам напряжения в сети выше 250 В.
Характерные поломки платы:
- Выгорание блока питания дежурного режима: выходит из строя ШИМ-контроллер (серии TNY / LNK / VIPer) и сетевой предохранитель. Симптом — холодильник полностью погас, компрессор молчит.
- Пробой силового трехфазного модуля IPM: на инверторных платах замыкают ключи драйвера управления компрессором GMCC.
- Залипание реле оттайки: приводит к непрерывному нагреву ТЭНа и перегоранию аварийного термопредохранителя.
Коды ошибок холодильников Midea на дисплее
| Код ошибки | Неисправный узел / Цепь | Возможная причина | Способ устранения |
|---|---|---|---|
| E1 | Датчик температуры холодильной камеры | Обрыв или замыкание цепи NTC сенсора | Замер сопротивления (~10 кОм), замена сенсора |
| E2 | Датчик температуры морозильной камеры | Нарушение параметров сенсора морозилки | Замена NTC-датчика морозильного отсека |
| E3 | Датчик температуры испарителя (Defrost) | Сбой сенсора автоматической оттайки | Замена терморезистора испарителя |
| E5 | Датчик зоны свежести / окружающей среды | Отказ дополнительного термодатчика | Прозвонка цепи, замена сенсора |
| E6 | Ошибка связи (Communication Error) | Обрыв шлейфа в дверной петле, сбой дисплея | Восстановление проводки в петле двери |
| E7 | Датчик влажности / внешней температуры | Сбой платы сенсора окружающей среды | Замена платы вспомогательного датчика |
| EC | Ошибка инвертора / компрессора | Клин мотора, сбой силовой платы инвертора | Дефектовка мотора, ремонт платы инвертора |

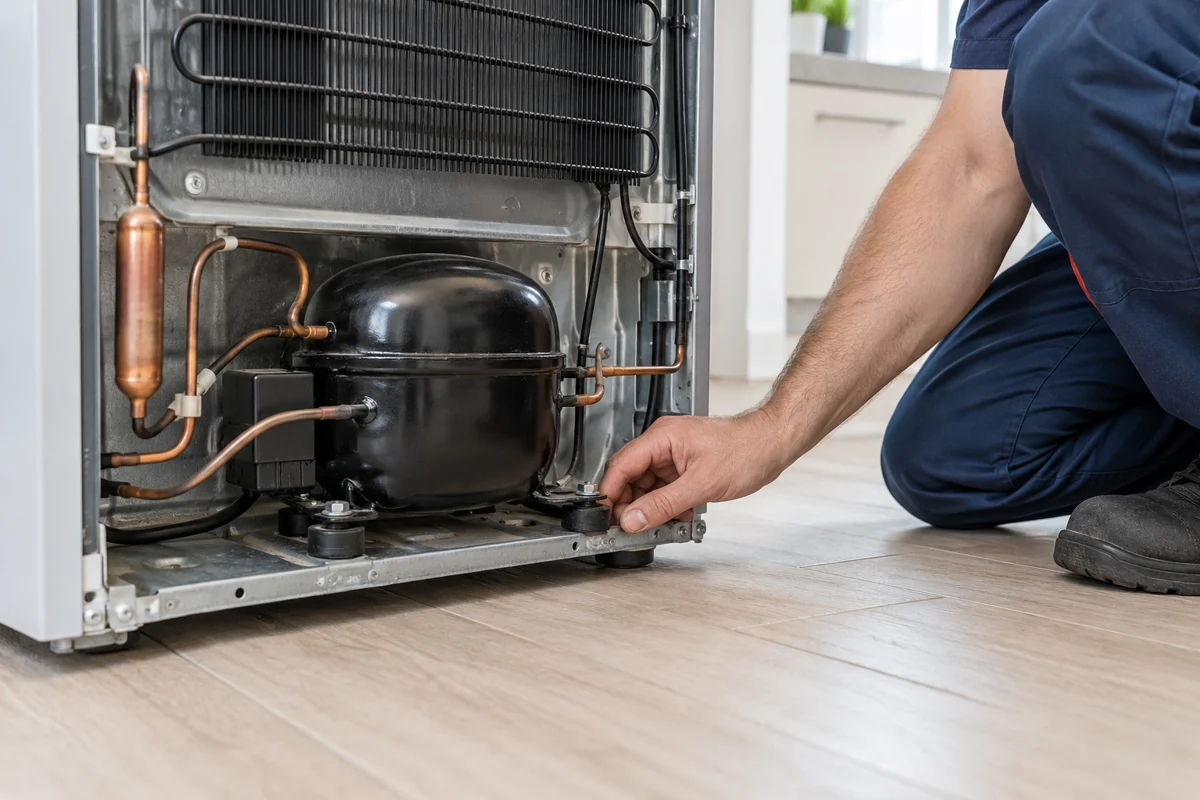

6. Компрессорная группа: GMCC, Jiaxipera и перевод инвертора на 220 В
В холодильниках Midea применяются два типа компрессоров: стандартные асинхронные моторы на 220 В и трехфазные инверторы GMCC (Toshiba) / Jiaxipera на изобутане R600a.
Обычные моторы 220 В:
- Поломка пускозащитного реле: разрушение позистора. Мотор гудит 3–5 секунд и отщелкивается тепловой защитой. Решается установкой нового реле за 15 минут.
- Клин механики: замена компрессора на аналогичный поршневой мотор (Jiaxipera, Secop, Атлант) на фреоне R600a.
Инверторные компрессоры GMCC Inverter:
- В инверторных версиях при межвитковом замыкании или выходе из строя дорогостоящего инвертора покупка оригинального узла часто нецелесообразна из-за высокой цены.
- Проверенное решение: перевод на надежный поршневой компрессор 220 В с адаптером («обманкой»):
- Неисправный мотор демонтируется, на его место устанавливается стандартный поршневой компрессор на 220 В (Jiaxipera, Secop, Атлант) соответствующей мощности на фреоне R600a.
- В цепь управления инвертором монтируется микропроцессорный согласующий блок. Он считывает цифровой сигнал запуска с материнской платы Midea и подает команду на пусковое реле классического мотора.
- Результат: сохраняются все циклы No Frost, зоны свежести, показания дисплея и датчиков, но холодильник становится устойчивым к перепадам напряжения и служит годами.
7. Разгерметизация контура обогрева периметра морозилки
Стальная трубка контура подогрева проема морозильной камеры предотвращает образование конденсата на резиновом уплотнителе, но подвержена коррозии от стекающей влаги.
- Диагностика: опрессовка контура сухим азотом давлением 15–18 атм. Падение давления подтверждает утечку.
- Устранение: аварийный стальной контур обрезается и глушится. Нагнетание компрессора припаивается напрямую к конденсатору через новый фильтр-осушитель, система вакуумируется двухступенчатым насосом и заправляется фреоном R600a строго по весам.
Сводная таблица неисправностей холодильников Midea
| Симптом | Вероятная причина | Что проверяется | Метод ремонта |
|---|---|---|---|
| Верхняя камера теплая, морозилка в норме | Отказ No Frost или поломка заслонки | ТЭН оттайки, термопредохранитель, заслонка | Замена ТЭНа / предохранителя / привода заслонки |
| Дисплей гаснет, мигает, пищит зуммер | Перебит шлейф в петле двери | Проводка внутри петли двери | Восстановление жгута мягким проводом с пайкой |
| На табло горит ошибка E1, E2, E3 или E6 | Сбой сенсоров NTC или разрыв связи | Цепи датчиков 10 кОм, шлейф дисплея | Замена датчика NTC / восстановление шлейфа |
| Продукты в холодильной камере замерзают | Заслонка зависла открытой, сбой NTC | Редуктор заслонки, сопротивление сенсора | Замена воздушной заслонки либо сенсора |
| Мотор пытается стартовать 5 секунд и глохнет | Клин компрессора или пробой платы | Обмотки мотора U-V-W, сигналы инвертора | Ремонт инвертора или замена компрессора |
| Мотор работает без пауз, холода нет | Утечка фреона в контуре обогрева двери | Опрессовка сухим азотом (15–18 атм) | Удаление контура обогрева, заправка R600a |
Экспертное резюме

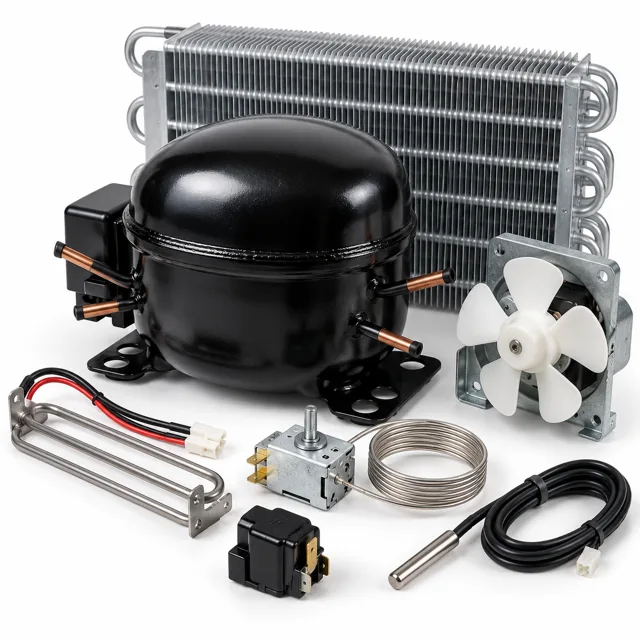

Холодильники Midea отличаются высокой технологичностью и хорошей ремонтопригодностью. Все ключевые детали — датчики NTC 10 кОм, ТЭНы испарителя, вентиляторы DC 12V, воздушные заслонки и компрессоры — широко распространены на рынке запчастей. Грамотная диагностика электроники, восстановление проводки в дверных петлях или адаптация инвертора под надежный поршневой мотор позволяют ликвидировать любую неисправность прямо на дому за один визит мастера.
